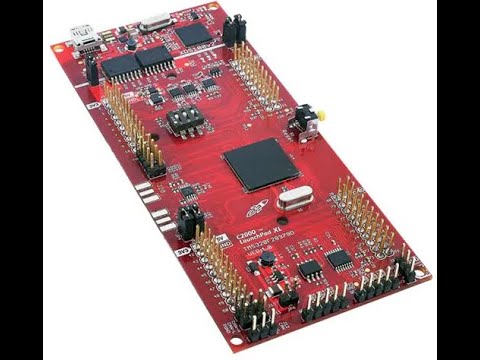

Hola, bienvenido a este tutorial donde aprenderás a comunicar tu tarjeta LaunchPad TI Evaluation Kit con Matlab.

Tutorial ini dan lihatlah satu la conexión con la Tiva C y el usuario podrá migrar fácilmente a una tarjeta tipo MSP430.

Primero, antes de comenzar el tutorial…

1.- Tener instalado MATLAB (siri versi comunicación una versión que soporte).

2.- Instalar Energía IDE (https://energia.nu).

3.- Recomendado: Aplikasi Descargar esta untuk electrónica "iOhmy" untuk tu iPhone.

4.- No olvides darle Me gusta y Compartir a… www.facebook.com/UpiitaRAM

Gracias:)

Langkah 1: Que Es La Comunicación Serial RX / TX

El protocolo serial asíncrono es un protocolo de comunicación común en el mundo de la electrónica embebida. Es utilizado por dispositivos para comunicar información. El protocolo se implementa en los reseptor / transmisores asíncronos universales (UART, por sus siglas en inglés). Cuando un dispositivo se comunica usando el protocolo serial, su UART transmate en la línea "TX" y recibe datos por la línea "RX".

En una comunicación serial tendremos una terminal (o pin) con las letras "TX" y otra con "RX".

Para conectar dos dispositivos mediante UART, se deben conectar los pins como se muestra en la imagen.

En nuestra tarjeta Launchpad TI Tiva C, tenemos 8 UART. Y en una tarjeta MSP430 tenemos solo 1 UART.

Langkah 2: Comunicación Serial Con Launchpad

En nuestra tarjeta Launchpad TI Tiva C, tenemos 8 UART. Y en una tarjeta MSP430 tenemos solo 1 UART.

Gambar rajah Si vemos el siguiente, pemerhatian podemos en colornaranja unos bloques que dicen RX (1), TX (1), dll.

Esos bloques RX (1) y TX (1) putra el puerto Serial1.

En este ejemplo usaremos el puerto serial por defecto que usa el puerto USB con la computadora

Entonces, en caso de que queramos conectar un dispositivo serial a nuestra Launchpad usando los pines…

RX (1) se lama PC_4

TX (1) se lama PC_5 (aparecen en color morado) y pertenecen en la fila J4 de pines o terminales para conexión.

Si solo queremos hacer comunicación serial mediante USB, el puerto se llamará en nuestro código Serial.

Y usaremos comandos como Serial.write () y Serial.read ().

* Para ver mas sobre las terminales de la Tiva C, descarga:

energia.nu/img/StellarPadLM4F120H5QR-V1.0.j…

energia.nu/img/StellarPadLM4F120H5QR-V1.0BA…

Langkah 3: Programando La Tiva C Con Energía IDE

Primero, me gustaria mencionar algunos comandos en Energía IDE para la comunicación bersiri.

Tenemos los comandos…

Serial.begin (kelajuan) Establece la velocidad de bits por segundo (baudios), kelajuan = 300, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600.

Serial.read () Lee datos entrantes en la LaunchPad melalui RX ()

Serial.write () Escribe datos en la LaunchPad melalui TX ()

Serial.println () Escribe datos en el puerto Serie como tipo ASCII.

Ahora bien, el código que se muestra en la imagen definisikan una consteen para el LED rojo RED_LED.

Desde MATLAB escribiremos un 1 para encender el LED y un 2 para apagarlo

Entonces, si la variabel matlabData = 1 enciende el LED con HIGH y si es 2 apaga con RENDAH.

matlabData = Serial.read (); es el encargado de leer los datos de entrada.

_

Descargar código para Tiva C (Energía IDE).

Langkah 4: Comunicando LaunchPad Con Matlab

Primero y muy importante, debemos obtener el nombre del puerto bersiri en el que estamos conectados.

Desde energía, Tools> Serial Port, podemos ver un nombre como / dev / tty / usbmodem0e203E21, este nombre es diferente para cada computadora. En el caso de Windows ver que dice COM.

Ya que copiaste el nombre del puerto bersiri, cierra el programa Energia.

PENTING: Energía y Matlab no pueden estar ejecutandose al mismo tiempo

Bien, ya que tienes ese nombre del puerto, abre MATLAB y escribe lo siguiente:

s = bersiri ('elnombredeTuPuertoSeria l');

ejemplo: s = bersiri ('/ dev / tty / usbmodem0e203E21')

Langkah 5: Programando En MATLAB

Como sabemos, la comunicación será Serial. En este ejemplo tenemos solo conectada la Launchpad mediante puerto USB y en nuestro código de Energía IDE tenemos Serial.read () y Serial.write () para lectura y escritura.

* Los comandos que usaremos en MATLAB anak…

Para deklarasi tu puerto bersiri en una pemboleh ubah: s = bersiri ('/ dev / tty / usbmodem0e203E21')

Para usar el puerto hay que abrirlo: fopen (s); % inicia comunicacion

Y cerramos el puerto al terminar su uso: fclose (s); % termina la comunicacion

También puedes eksperimen con el comando: s. Status (), si al ejecutarlo aparece 'terbuka', memanggil el puerto ya esta en uso con MATLAB.

_

Descargar código de Matlab

Langkah 6: Resultados

Al ejecutar el código de Matlab, el programa pide ingresar 1, 2 o bien 0 para salir.

Si ingresamos 1, encendemos el LED rojo y si ingresamos 2, apagamos el LED rojo.

* Espero te haya gustado el tutorial, agradecemos comentarios y sugerencias *

Tiada olvides descargar esta app de electrónica "iOhmy" untuk tu iPhone.
